Tinis Plotter Tutorials – Folge 12 – Webbandleiter

Heute möchte ich Euch zeigen, wie ich die Webbandleitern erstellt habe. Ich kann nicht sicher sagen, ob es der eleganteste Weg ist, aber für mich hat es funktioniert und es zeigt, wie man einfache geometrische Formen von einer anderen „abziehen“ kann. Also fangen wir einfach mal an:

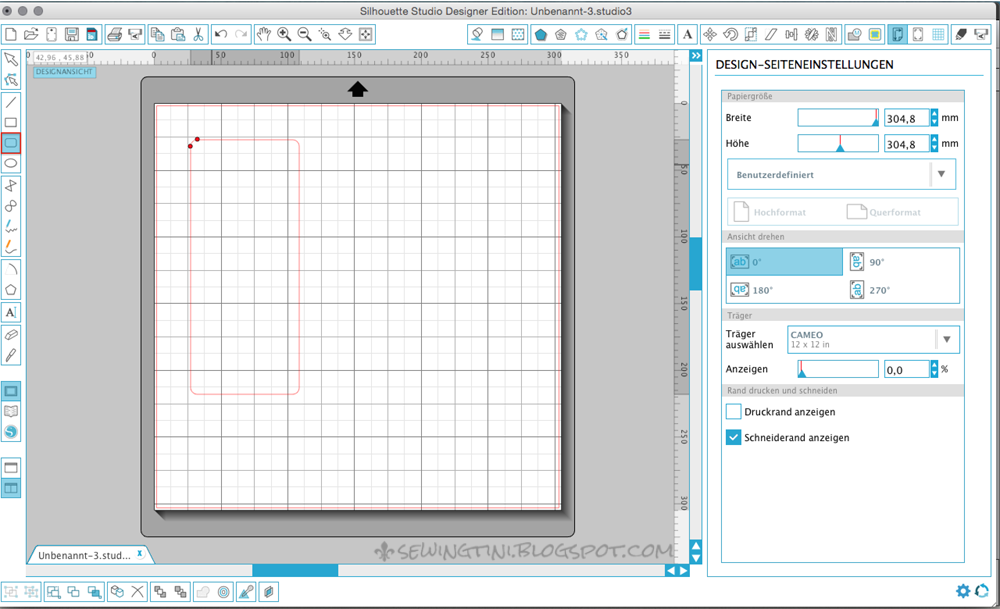

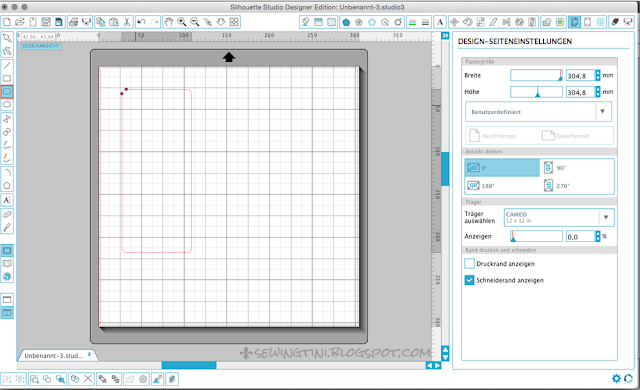

Zuerst habe ich ein Rechteck mit abgerundeten Ecken gezeichnet. Die Größe ist dabei erst einmal egal.

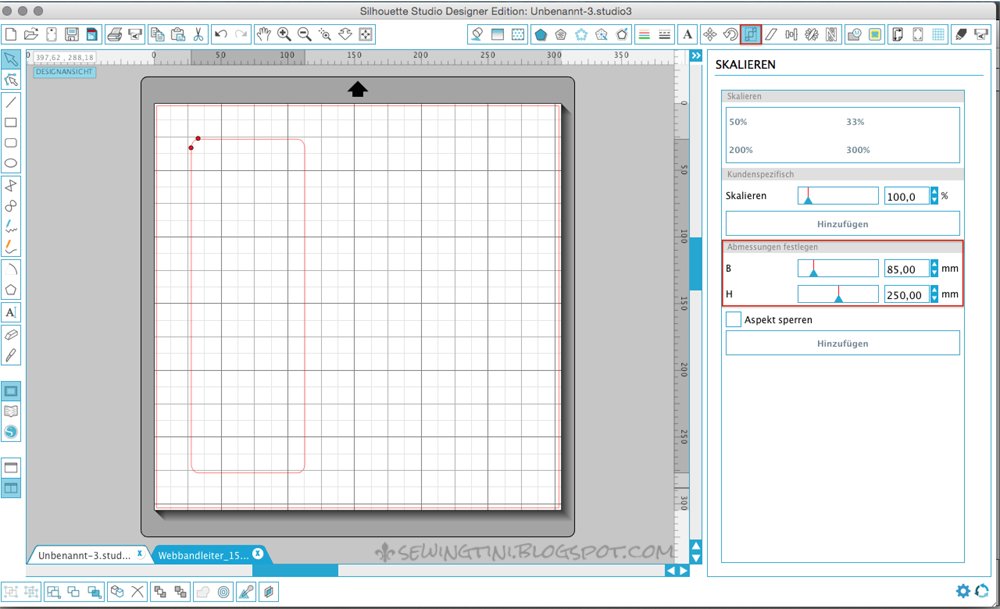

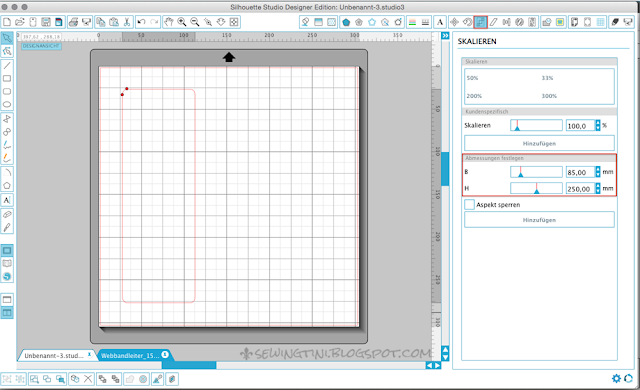

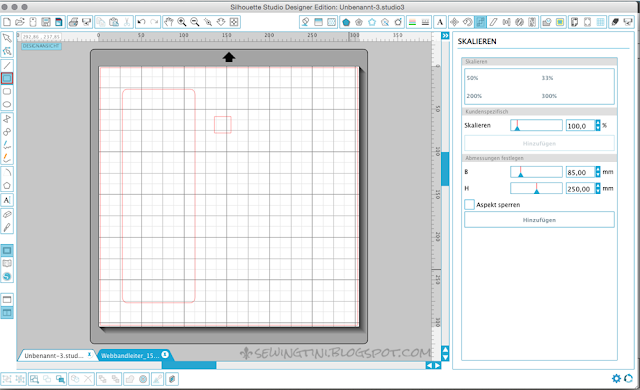

Im Skalieren-Fester habe ich nun die Breite auf 85mm und die Höhe auf 250mm eingestellt.

nebendran habe ich ein Quadrat gezeichnet (Rechteck auswählen und beim aufziehen die Shift Taste gedrückt halten).

Auch hier habe ich im Skalieren-Fenster die exakte Größe von 15mm eingestellt

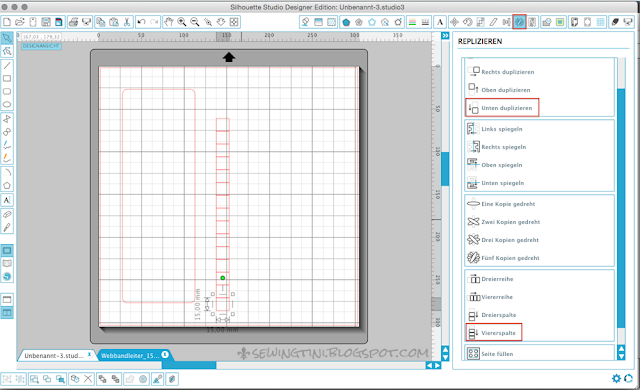

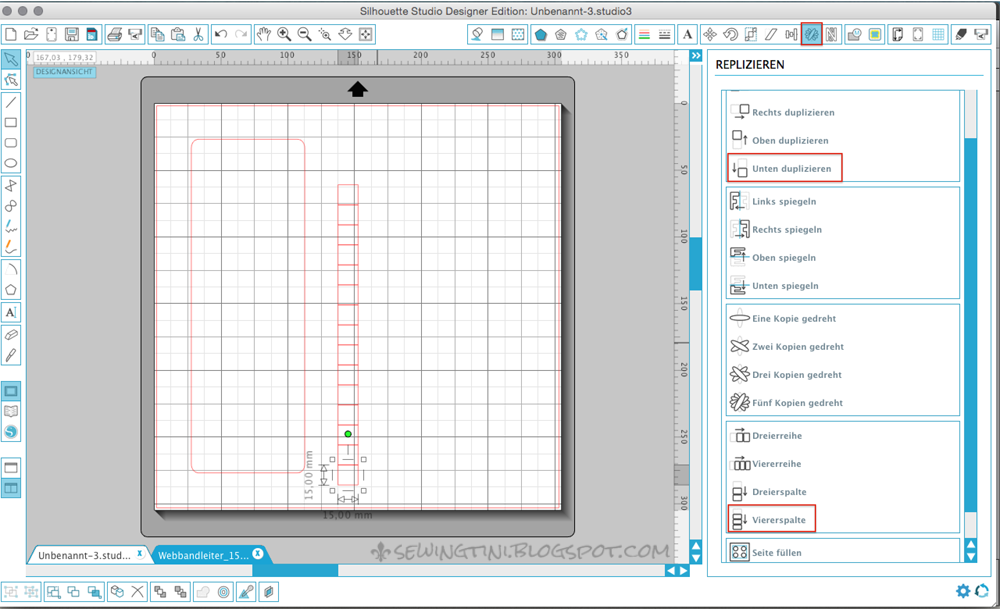

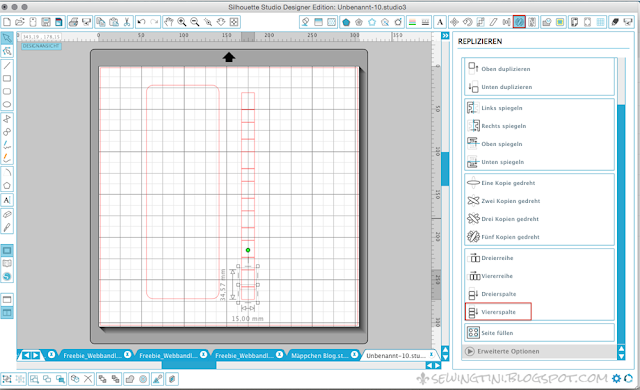

Im Replizieren-Fenster gibt es u.a. die Möglichkeit eine Viererspalte zu bilden oder ein Objekt unten zu duplizieren. Diese beide Funktionen habe ich genutzt, um das Quadrat insgesamt 15 Mal untereinander abzubilden.

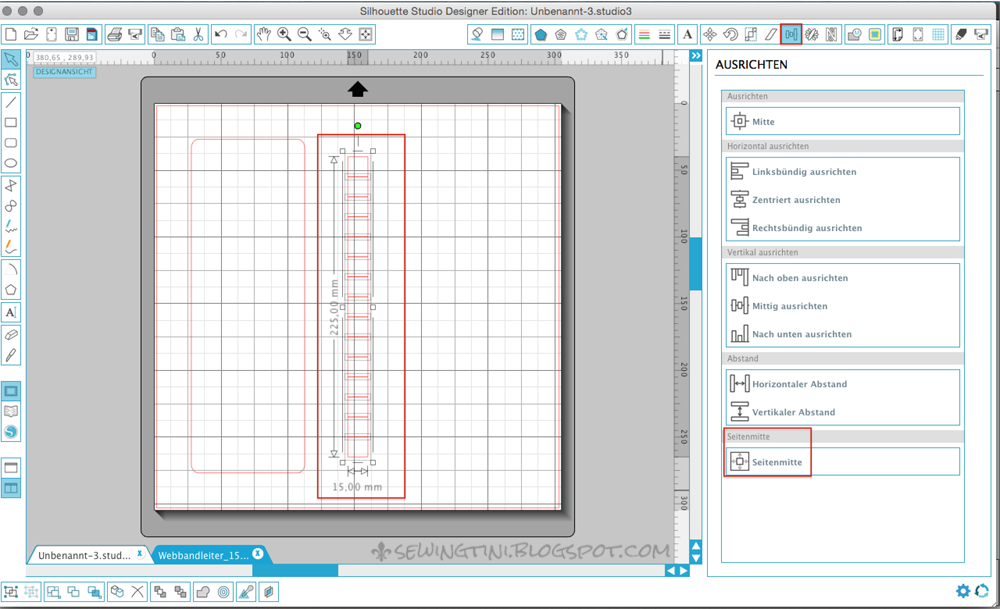

Nun habe ich alle Quadrate ausgewählt und habe sie im Ausrichten-Fenster in die Seitenmitte geschoben.

Anschließend habe ich nur das abgerundete Rechteck markiert und ebenfalls in die Seitenmitte verschoben. So kann man sicherstellen, dass man oben und unten den gleichen Abstand der „Sprossen“ erreicht.

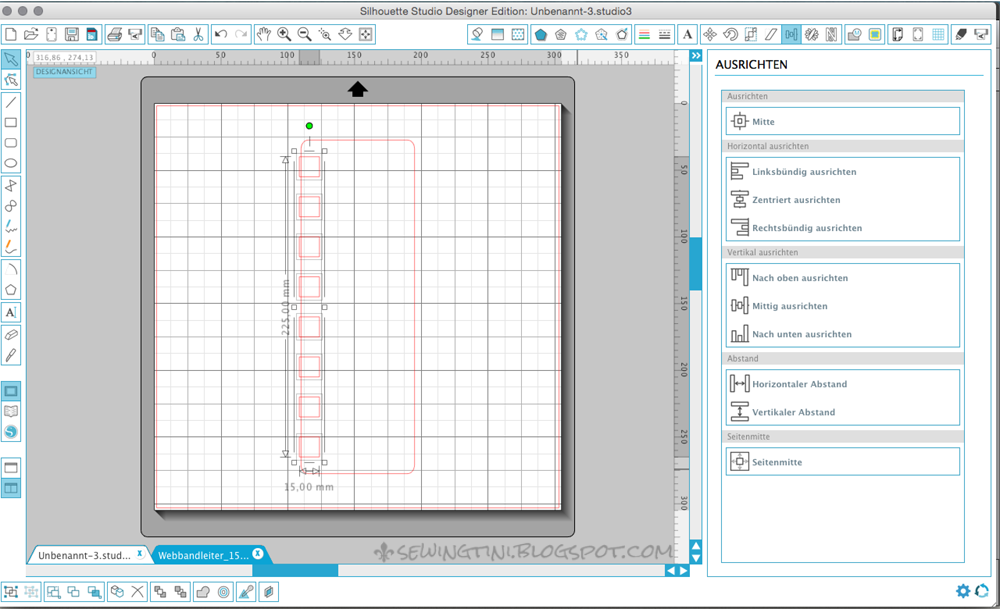

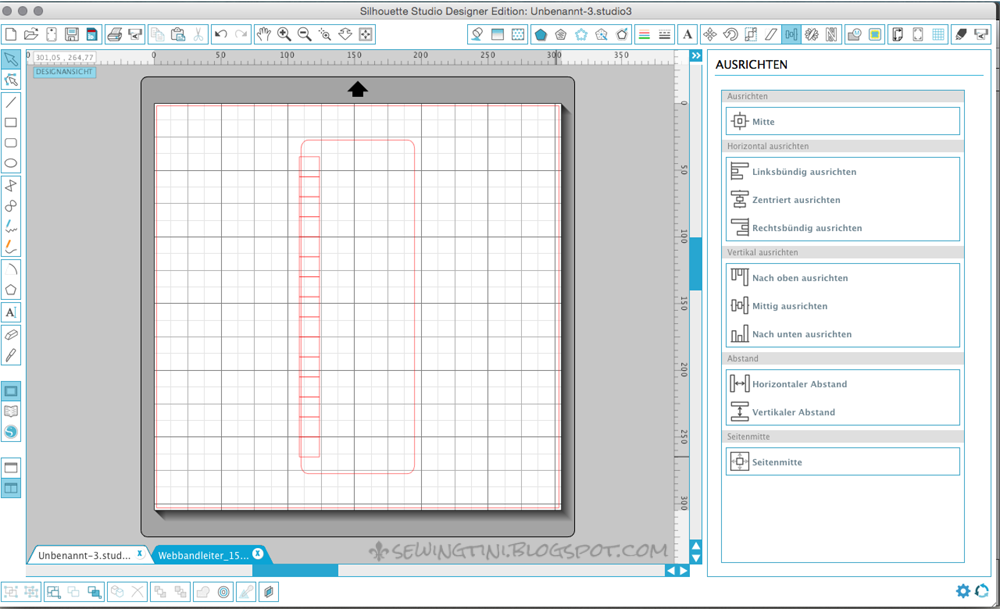

Nun ist es wichtig, dass wieder nur die Quadrate ausgewählt sind und so markiert habe ich die Quadrate über die Pfeiltasten nach links geschoben und zwar so, dass sie etwas über den Rand des großen Rechtecks über stehen. Es sollte eine Lücke zu erkennen sein!

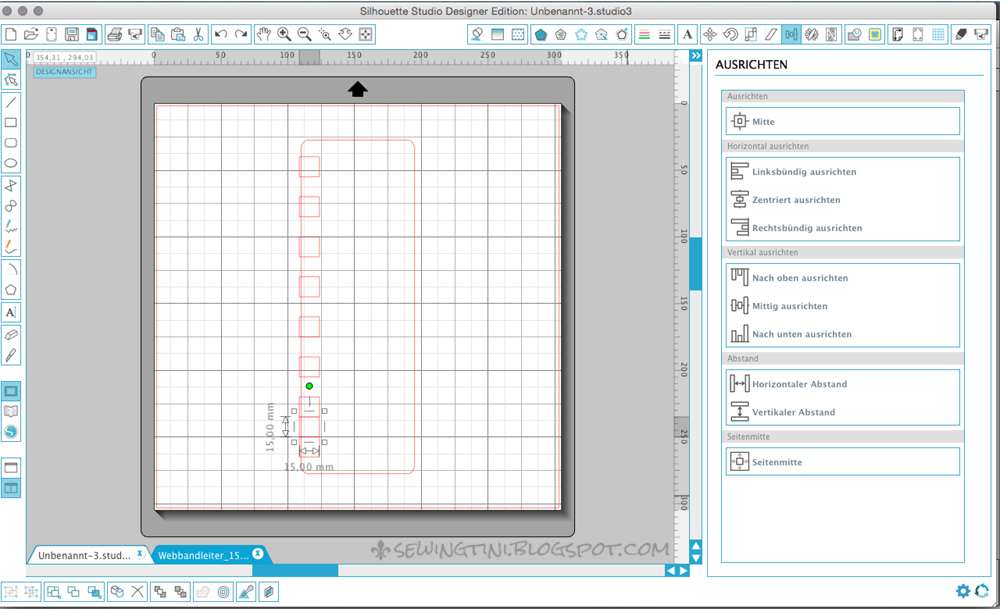

Da jedes zweite Quadrat mir nur als Abstandshalter gedient hat, habe ich diese gelöscht und es bleiben nur noch die 8 Quadrate übrig, die hinterher die Ausbuchtungen für die Webbänder ergeben.

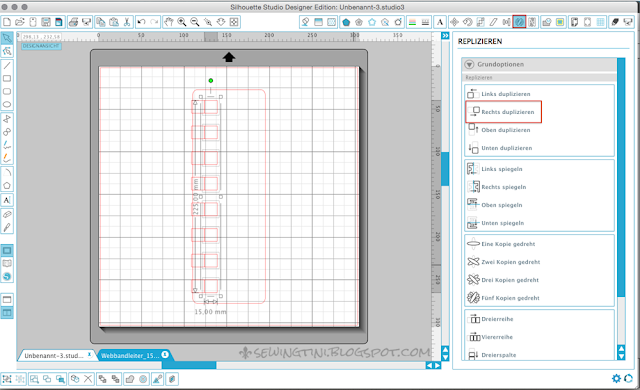

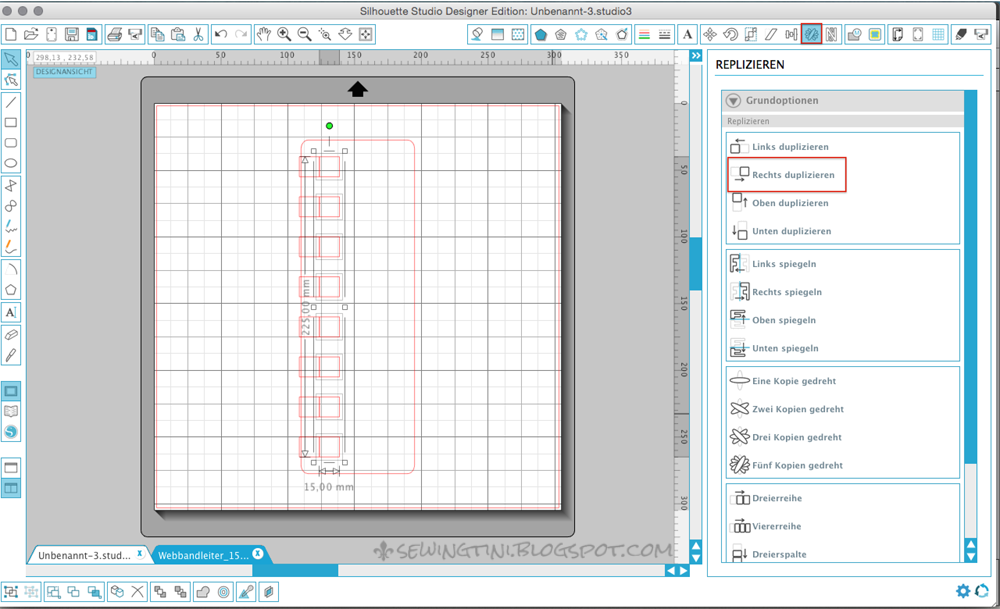

Um diese Ausbuchtungen auf exakt gleicher Höhe auch auf der rechten Seite zu erhalten, habe ich wieder nur die Quadrate markiert und im Replizieren-Fenster über „rechts duplizieren“ verdoppelt.

Auch diese Quadrate habe ich mit den Pfeiltasten so nach rechts verschoben, bis diese etwas über den Rand des Rechtecks hinausragen.

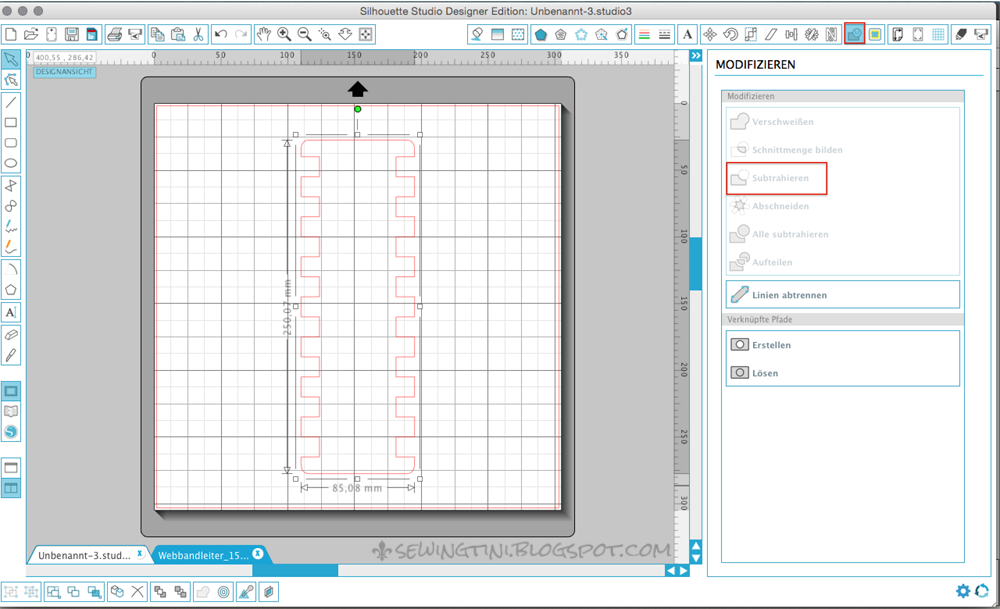

Nun muss alles markiert werden und mit einem klick auf „subtrahieren“ im Modifizieren-Fenster erhält man eine Webbandleiter für 15mm breite Webbänder.

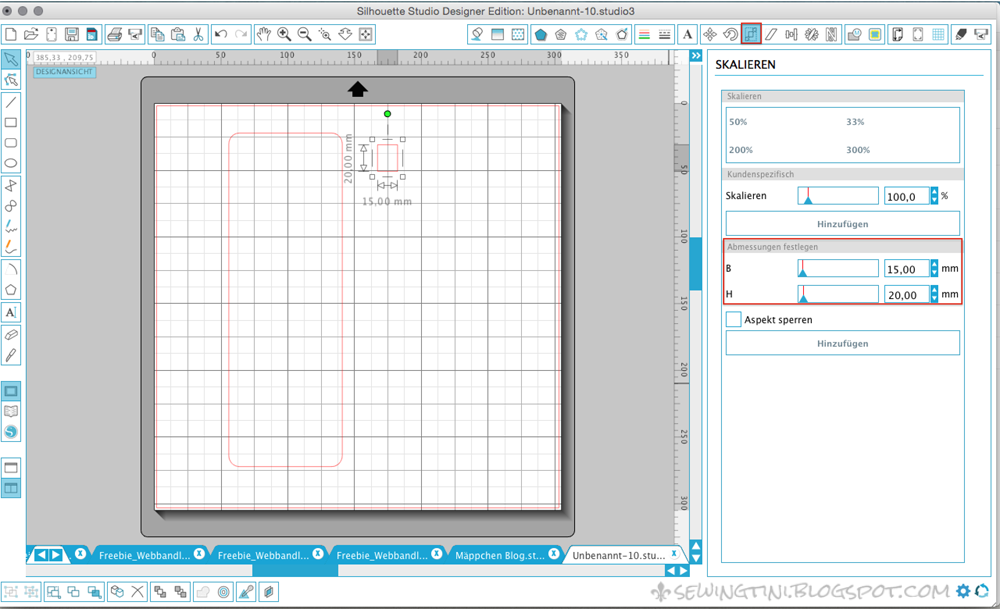

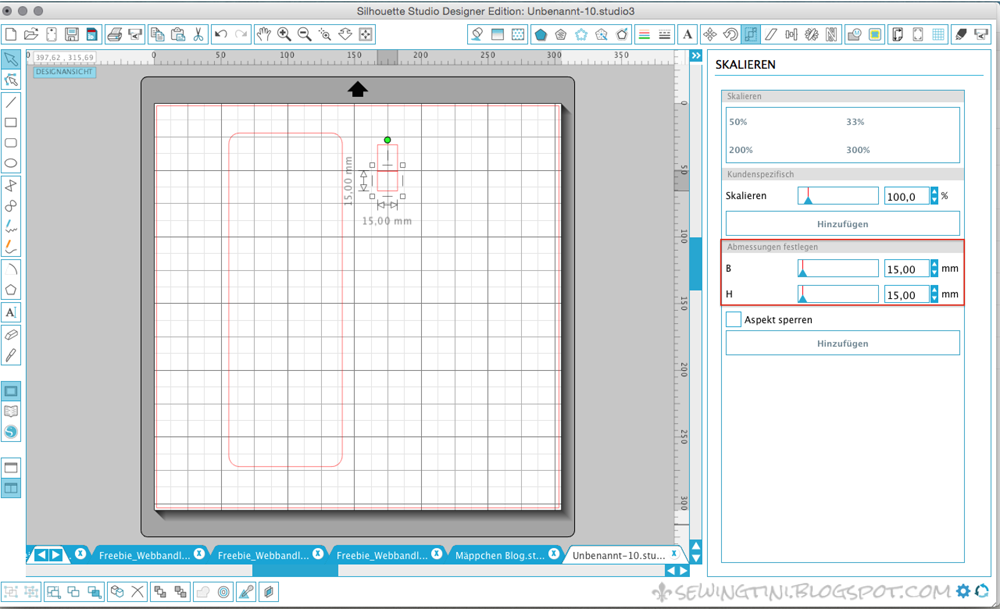

Wenn man nun Abstände für Webbänder mit einer anderen Breite benötigt muss man das Quadrat (Schritt 3) anpassen. Die Breite von 15mm bleibt, aber die Höhe muss dann angepasst werden. Sagen wir zum Beispiel auf 20mm. Die Abstandshalter allerdings sollen immer noch 15mm sein. Ich zeichne also ein Rechteck mit 15mmx20mm, dupliziere es nach unten und passe die duplizierte Form auf 15mmx15mm an und schiebe sie direkt an die untere Kante des Rechtecks.

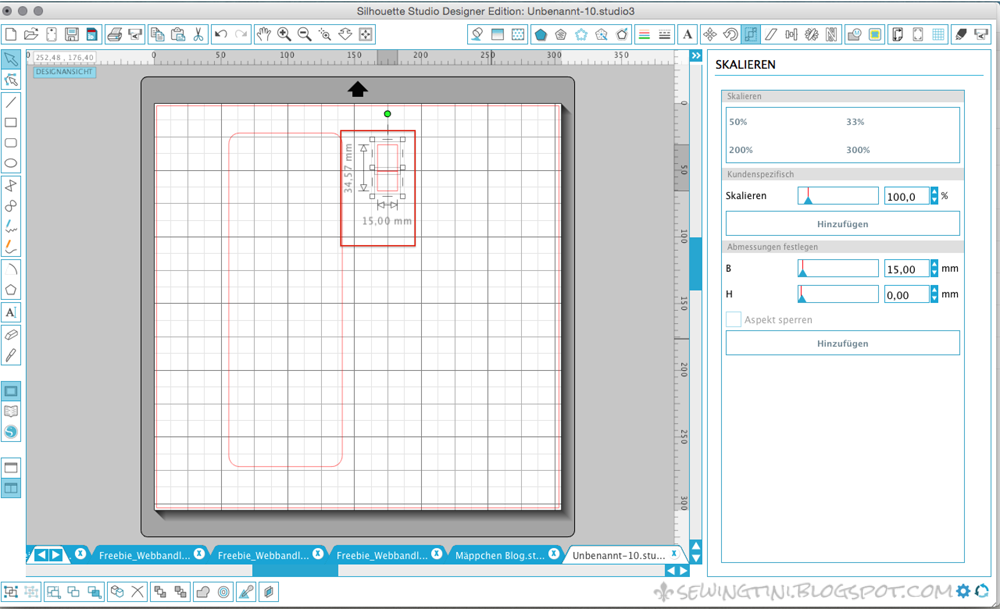

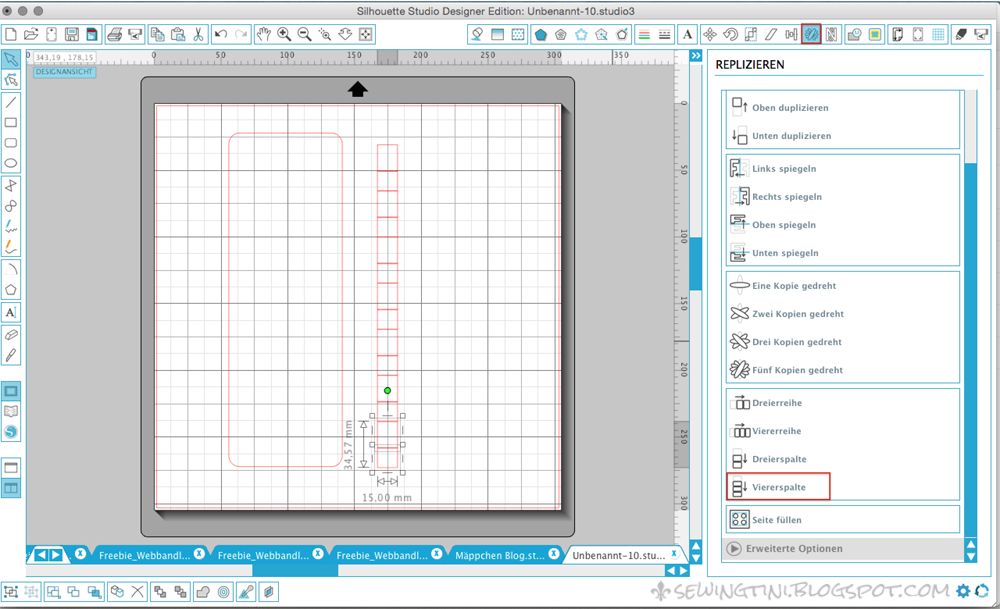

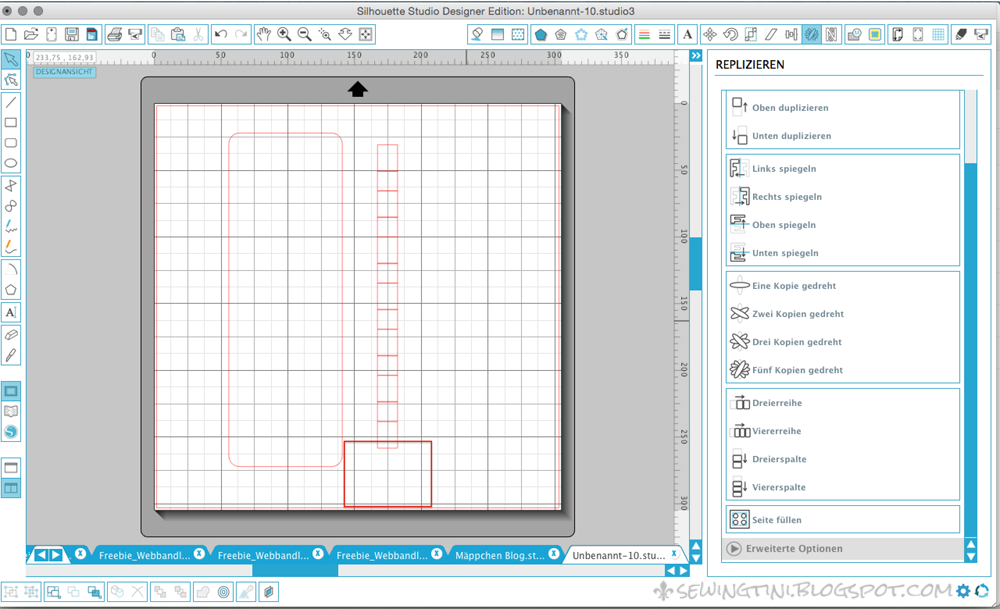

Jetzt markiere ich beide Formen und nutze wieder die Viererreihe und den Befehl nach unten duplizieren um meine „Leitersprossen“ zu erhalten. Wichtig ist, dass man darauf achtet, dass man einen Abstandshalter ganz unten wieder rauslöschen muss, damit das Ganze mit einem 15mmx20mm Rechteck anfängt und aufhört. Ich zeichne das Ganze neben mein abgerundetes Rechteck, damit ich abschätzen kann, wieviele Aussparungen ich bei der jeweiligen Breite machen kann.

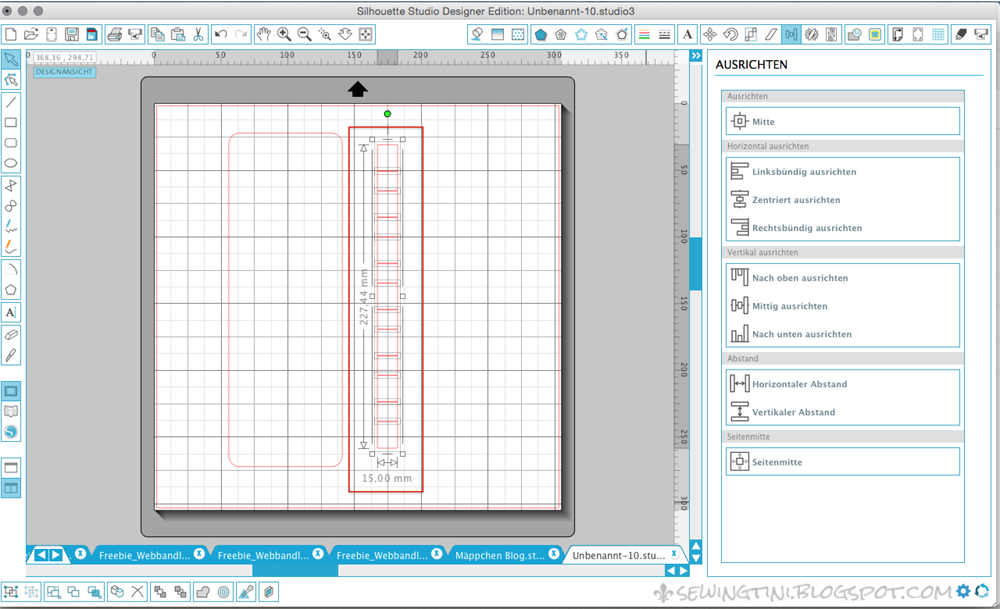

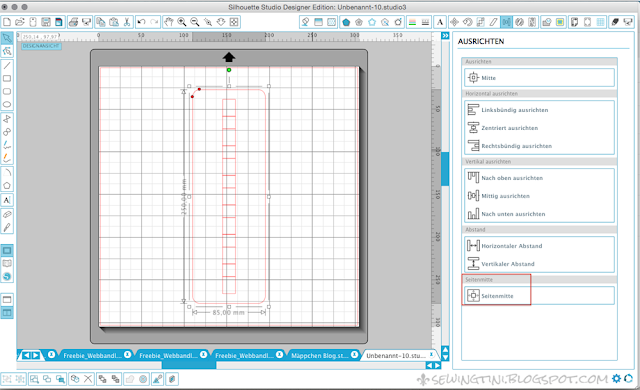

Nun geht es weiter wie oben beschrieben, die ganze Spalte markieren und in die Mitte verschieben, danach auch das Rechteck in die Seitenmitte verschieben. Nur die kleinen Rechteck-Abstandshalter Spalte markieren und so weit nach links an den Rand des abgerundeten Rechtecks schieben, bis eine kleine Spalte zu sehen ist.

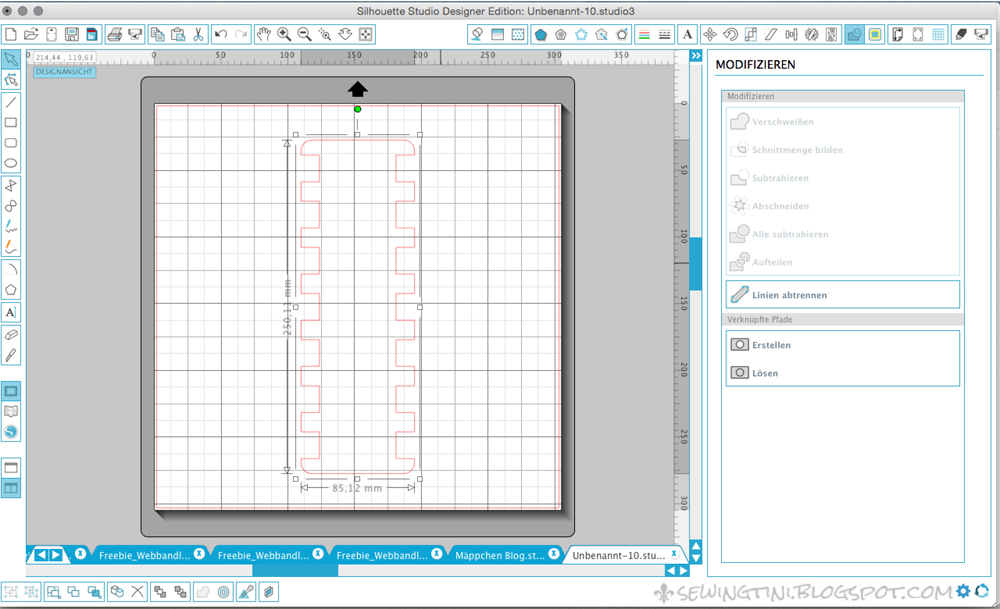

Die Abstandshalter löschen, die kleinen Rechtecke markieren, nach rechts duplizieren, mit den Pfeiltasten verschieben und dann am Ende alles markieren und „subtrahieren“. Schon hat man eine passende Leiter für 2cm breite Bänder.

Ich hoffe, ich konnte Euch verständlich erklären, wie man sich die Leitern anpassen kann. So kann man auch Leitern mit verschiedenen Abständen erstellen, nur die Abstandshalter haben immer das gleiche Maß.
Ist irgendetwas unklar oder missverständlich beschrieben? Einfach nachfragen, ich helfe gerne weiter.
